Od audytu maszyn krytycznych do pilotażu — jak zacząć diagnostykę drganiową w średnim zakładzie

Wdrożenie diagnostyki drgań w średnim zakładzie przemysłowym zazwyczaj nie zaczyna się od natychmiastowego zakupu rozbudowanych systemów pomiarowych, ale od rzetelnego audytu maszyn krytycznych. Przedsiębiorstwa o ograniczonych zasobach ludzkich i budżetowych szukają sposobów na optymalizację procesów utrzymania ruchu, unikając przy tym nietrafionych inwestycji z góry. Takie podejście pozwala skupić uwagę na urządzeniach, których awaria powoduje najdotkliwsze skutki dla całego procesu technologicznego. Zbudowanie skutecznego programu monitorowania stanu dynamicznego wymaga określenia priorytetów oraz przetestowania procedur na niewielkim, kontrolowanym wycinku parku maszynowego.

Jak ocenić krytyczność maszyn i wybrać sprzęt do pilotażu?

Ocena krytyczności opiera się na trzech mierzalnych parametrach: wpływie nagłego zatrzymania na ciągłość produkcji, dostępności części zamiennych oraz całkowitym koszcie przestoju. Zatrzymanie głównej linii technologicznej potrafi generować straty, które w zakładach o ruchu ciągłym wielokrotnie przewyższają wartość uszkodzonego podzespołu. Dochodzi do tego niebezpieczeństwo uszkodzeń wtórnych, gdy usterka jednego wału pociąga za sobą natychmiastowe zniszczenie sprzęgła i przekładni. Urządzenia o kluczowym znaczeniu, takie jak główne napędy, turbiny czy sprężarki pracujące bez przerw, otrzymują z tego powodu najwyższy priorytet. Wydłużony czas reakcji zewnętrznego serwisu lub konieczność sprowadzania nietypowych łożysk z zagranicy dodatkowo podnoszą rangę konkretnego układu napędowego.

Zawężenie zakresu pilotażu ułatwia wnikliwa analiza historii awarii oraz weryfikacja codziennych raportów z obchodów utrzymania ruchu. Zakładowe archiwa zazwyczaj wyraźnie wskazują powtarzające się usterki łożysk lub chroniczne niewyważenia konkretnych wirników. Raporty sporządzane przez techników ujawniają z kolei powolny wzrost poziomu wibracji albo nietypowe dźwięki emitowane przez metalowe obudowy. Na podstawie tych danych inżynierowie wyznaczają zaledwie kilka urządzeń z jednego obszaru produkcyjnego do pierwszych testów. Taka strategia zapobiega rozproszeniu zasobów zespołu na cały park maszynowy i ułatwia wdrożenie nowych standardów. Zamiast od razu instalować drogie systemy ciągłego monitorowania, służby techniczne weryfikują swoje założenia podczas rutynowych pomiarów off-line.

Model pracy i wyposażenie zespołu utrzymania ruchu

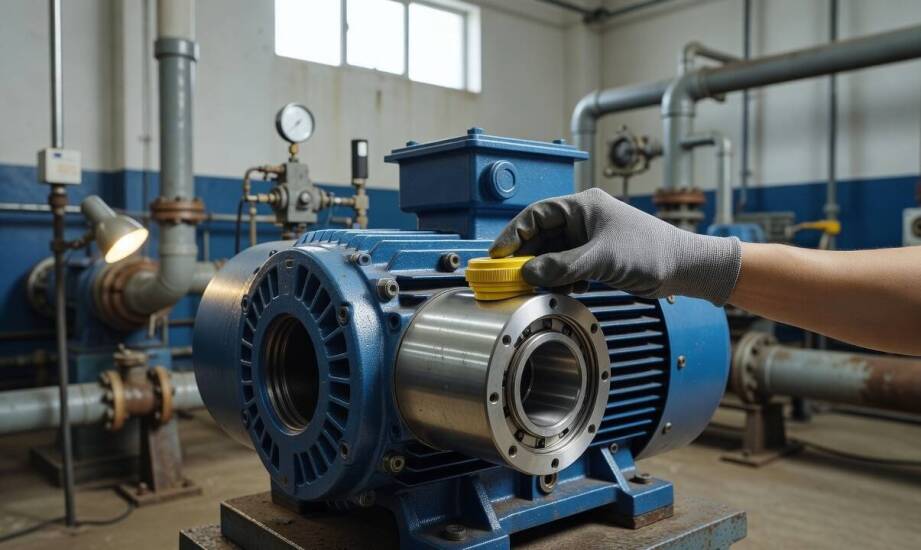

Skuteczna diagnostyka drganiowa opiera się na powtarzalnym cyklu roboczym. Obejmuje on pomiar, rzetelną interpretację wyników, podjęcie decyzji o wymianie części oraz weryfikację maszyny po wykonanej naprawie. Mechanik wykonuje odczyty za pomocą przenośnego analizatora wyposażonego w akcelerometr przemysłowy, mocując czujnik w ściśle określonych punktach. Ocena stanu technicznego bazuje na porównaniu zmierzonej wartości skutecznej prędkości drgań z aktualną serią norm ISO 20816, która zastąpiła starsze wytyczne ISO 10816. Przekroczenie granicy dopuszczalnej strefy C lub wyraźny trend wzrostowy na przestrzeni kilku tygodni stanowi sygnał do zaplanowania prac naprawczych.

Szczegółowa analiza drgań wymaga bezbłędnej identyfikacji problemu, takiego jak niewspółosiowość wałów czy pęknięcie bieżni łożyska tocznego. Zespół diagnozujący wykorzystuje do tego analizę widma FFT oraz obwiedni sygnału. Pilotażowy program w początkowej fazie obsługuje prosty zestaw startowy. Podstawą jest tu przenośny miernik wibracji, precyzyjny czujnik oraz oprogramowanie komputerowe ułatwiające przeglądanie zapisanych widm. W wieloletniej praktyce MBJ Electronics obserwujemy, że na etapie wdrażania procedur najlepiej sprawdzają się urządzenia maksymalnie funkcjonalne, które nie przytłaczają operatora nadmiarem skomplikowanych opcji analitycznych.

Samo dostarczenie aparatury pomiarowej rzadko rozwiązuje problemy technologiczne zakładu. Krótkie i intensywne szkolenie personelu decyduje o tym, czy pomiary wibracji staną się stałą rutyną służb utrzymania ruchu. Technicy muszą poznać zasady prawidłowego doboru punktów mocowania czujników oraz nauczyć się rozpoznawania podstawowych wzorców uszkodzeń. Bez właściwego przygotowania merytorycznego zebrane wykresy pozostają wyłącznie niezrozumiałym zbiorem danych. Brak wiedzy sprawia, że zespół techniczny szybko traci motywację do kontynuowania programu, a mierniki trafiają na półkę w magazynie.

Skalowanie procedur diagnostycznych na kolejne wydziały fabryki przynosi efekty dopiero po udokumentowaniu pierwszych sukcesów w fazie pilotażowej. Wypracowanie stabilnej ścieżki reagowania na ostrzeżenia z czujników pozwala zredukować liczbę nieplanowanych przestojów oraz zauważalnie obniżyć koszty napraw głównych. Decyzja o wdrożeniu zaawansowanych wyważarek, zakupie dodatkowych akcelerometrów czy rozbudowie stanowisk komputerowych staje się wtedy w pełni naturalnym krokiem. Stopniowe budowanie kompetencji własnych buduje fundament pod przejście od strategii gaszenia pożarów do świadomego zarządzania stanem dynamicznym maszyn.
